什么叫競爭式協定？競爭式協定（contention-based protocol, CBP）是一種通訊協議，讓許多人可以使用無線通訊裝置接取同一個無線電頻道，而無需事先協調。IEEE 802.11的“先聽后說”（listen before talk）作業程序是最為人所知的一種競爭式協定。IEEE 802.11是現今無線局域網通用的標準，它是由國際電機電子工程學會（IEEE）所定義的無線網絡通信的標準（摘抄科普中國）。

競爭協定，可能大家不熟悉，但早好幾年前我們做RED認證時，就已經涉有到了這測試，即自適應（Adaptive）的測試，包括現在型號核準（SRRC）新要求也增加了自適應（干擾避讓）的測試。基于市場上很多客戶對于這項目測試做樣機的準備不了解，下面做了個詳細的解說。

無論CE/SRR自適應（干擾避讓），還是FCC WIFI 6G的CBP，或是WIFI 5G的DFS測試，測試環境其實是一樣的，都需要測試樣機能正常連上WIFI路由器打流，并且發包的時間必須滿足：不小于30%基于100ms觀察時間（參考DFS要求）。所以樣機具體要求有如下：

• AP設備（從設備）

1. AP設備需能連上路由STA，并獲得正確IP地址。如果樣機是平板、手機帶屏幕，直接在顯示屏幕操作連接WIFI路由，如果是WIFI模組或是其它不帶屏幕的產品，需要通過引出串口（TX, RX）腳或是網口給命令來連接路由；

2. 為滿足發包要求，需在樣機上安裝發包軟件，建議選擇使用iperf軟件（Lantest，小卡車不建議）能控制樣機向路由STA發包（注意：是被測設備端發送數據）。

• STA設備（主設備）

1. STA設備需能進入到服務后臺，設置相關的射頻參數（比如工作頻率，調制方式，帶寬等）并能正常WIFI連接AP輔助設備，并獲得正確IP地址 ；

2. 能控STA樣機向輔助AP設備發包（注意：是被測設備端發送數據）。

• WIFI跑流的一些數據圖例子：

• 自適應/DFS/CBP測試拓圖：

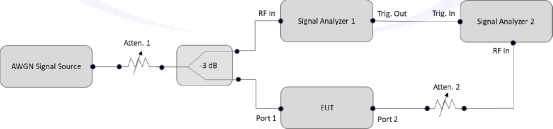

圖1. 自適應（干擾性避讓）拓圖

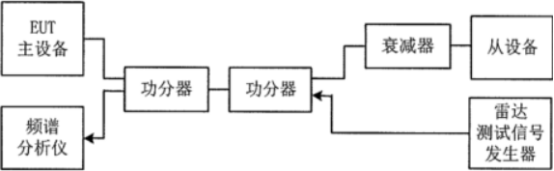

圖2. DFS動態頻率選擇拓圖

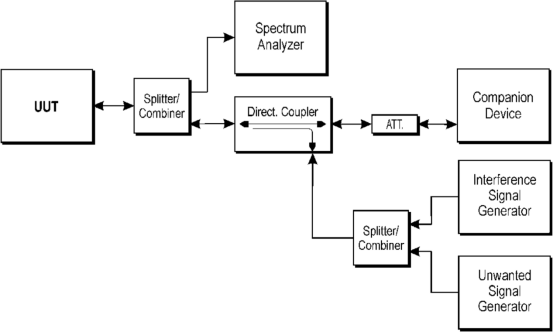

圖3. CBP（競爭式協定）拓圖

目前，中國的型號核準（SRRC）已開放WIFI 7, 802.11be的認證，當然頻段只支持到5.8GHz，6GHz以上頻段不開放。所以WIFI 7技術，無論是國內還是國外都有巨大的市場潛力，相信將來會有越來越多的產品進入到消費者視野中。沃特Waltek無線認證20年，一直走在國際專業認證前沿，關于WIFI 6E/7最新的認證動態和技術，歡迎咨詢~

圖4. WIFI 6E/7 射頻測試系統
